为啥要学 UML 和 关系图?
了解和熟悉 Java 类之间可能存在的关系，有助于更好的理解类如何组织，如何进行业务模型编排。
学习 UML 有助于使用这种工具来辅助工作，特别是遇到复杂系统设计与构建时候，尤其必要。

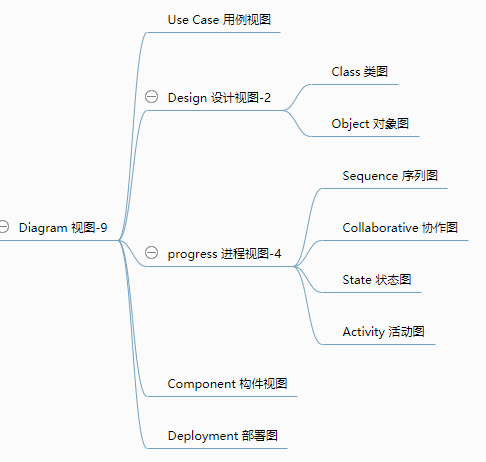

一、关系图9种类型
二、来学图吧
如何学会图：
先会看图 ==> 会分析图 ==> 会画图 ==> 会讲图 ==> 会转化落地为项目
- 后续如果可行期间内，将自己设计的系统的相关图稿共享出来，文末有共享的资源可查看

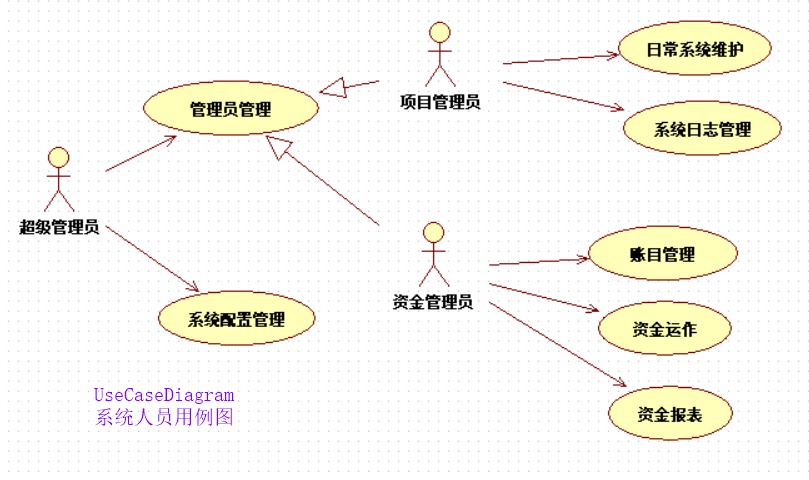

1.用例图 Use Case Diagram
参与者+用例 = 职责功能
用动词来表示 用户观点来描述 多用用户行业语言
用例编号 参与者 用例描述 参与者 前置条件 后置条件
基本规则：
- 描述参与者与系统间的交互
- 参与者动作 数据的传输 系统响应–原则
- 基本路径里不要有：如果。(放到扩展点)
如何发现UC:
选择系统边界–确定主要参与者
确定参与者目标 – 定义满足目标的用例
根据目的定UC-NAME UC密度(少于10-15步)
思维习惯：– 发现用例的方法
多少部门 多少岗位
组织架构 权利关系 职责划分 ？
问平时都做什么 谁交代的 需要通知或者传达给谁 填写什么样的表格？等等的需求问题。
用例间联系：
包含关系-依赖 避免用例重复编写
扩展关系–可选路径一般不必要
泛化关系–用例间行为 结构 目的 相似过多
编写用例文本比关注用例关系更重要
2.设计类

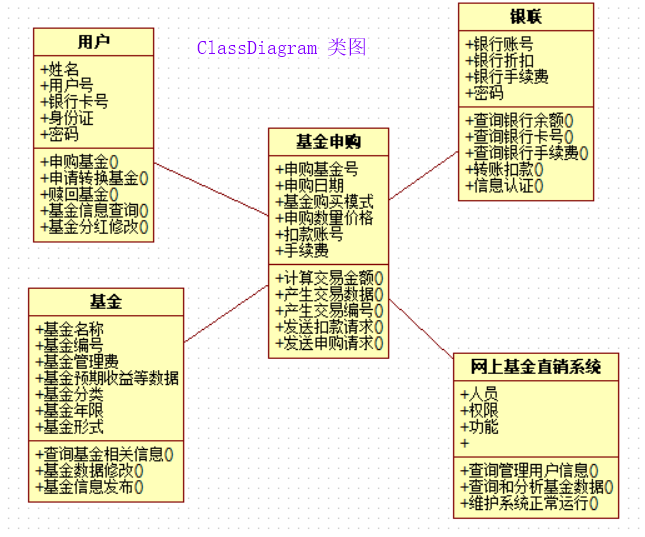

2.1 类图 Class Diagram –
设计–低耦合 高内聚–减少依赖不稳定对象
依赖–使用或者包含的对象：传递性–包含
关联–一段时间内两对象会产生联系–引用-交集
关联名 导航 角色-位置？ 多重性 关联<-聚合<-组合 类中属性已经建模为关联了对应另一类就默认有了
–关联建立树形结构
- 类分析：实体类、控制类、边界类 等
- 概念模型：领域模型 OO 分析 Domain Model

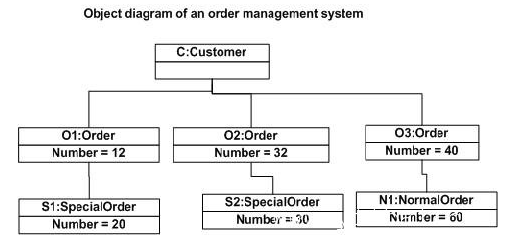

2.2 对象图 Object Diagram
解析：在某一时刻类的对象静态结构和行为，以及对象间的关系
Object-D 可看作 Class-D 的特殊用例核心概念：对象、链接、多重性
用途：系统原型、逆向工程、复杂数据结构、瞬态图、捕捉实例
3.进程类 / 交互类

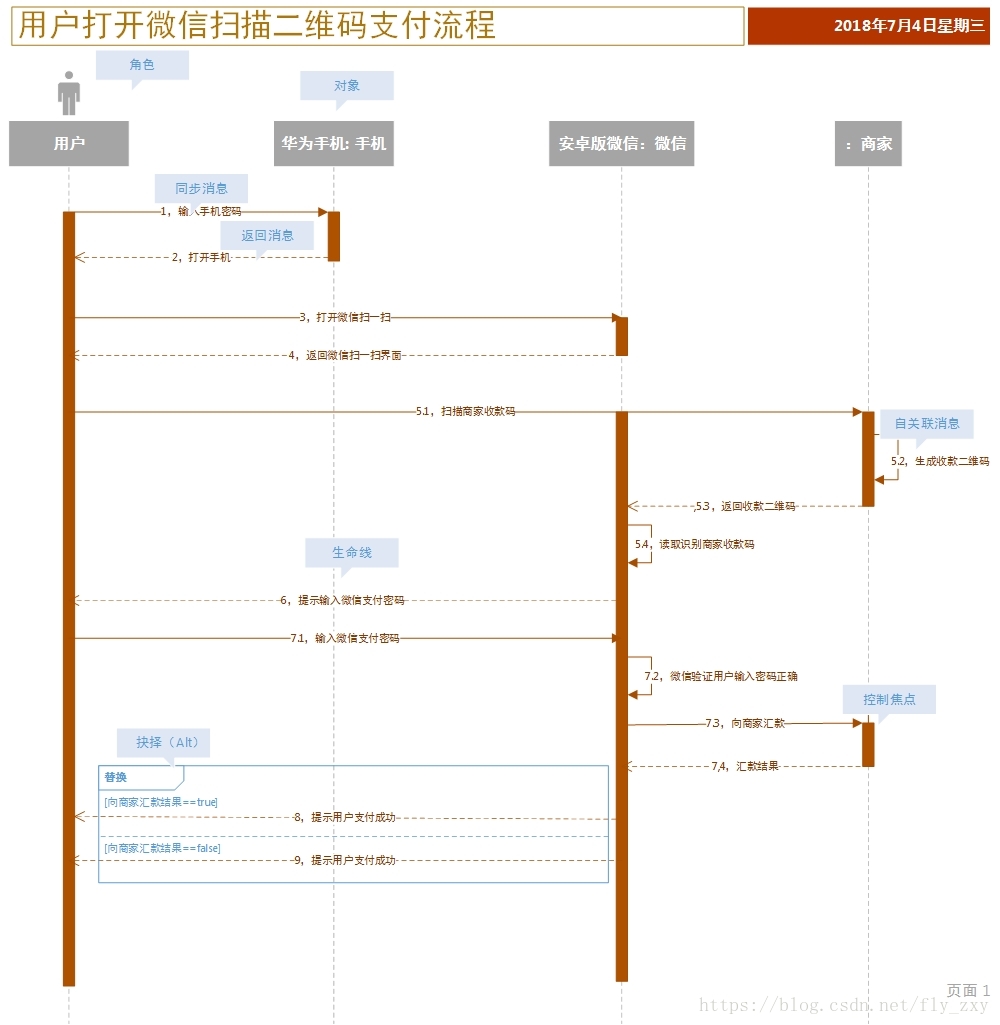

3.1 时序图 Sequence Diagram
7种元素：
- 角色(Actor)：人 / 子系统 等
- 对象(Object)：类 / 对象
- 生命线(LifeLine)：对象生命
- 控制焦点(Activation)：对象某段生命种执行的操作
- 消息(Message)：同步 / 异步 / 返回 的消息
- 自关联消息：调用其它 / 自身调用
- 组合片段

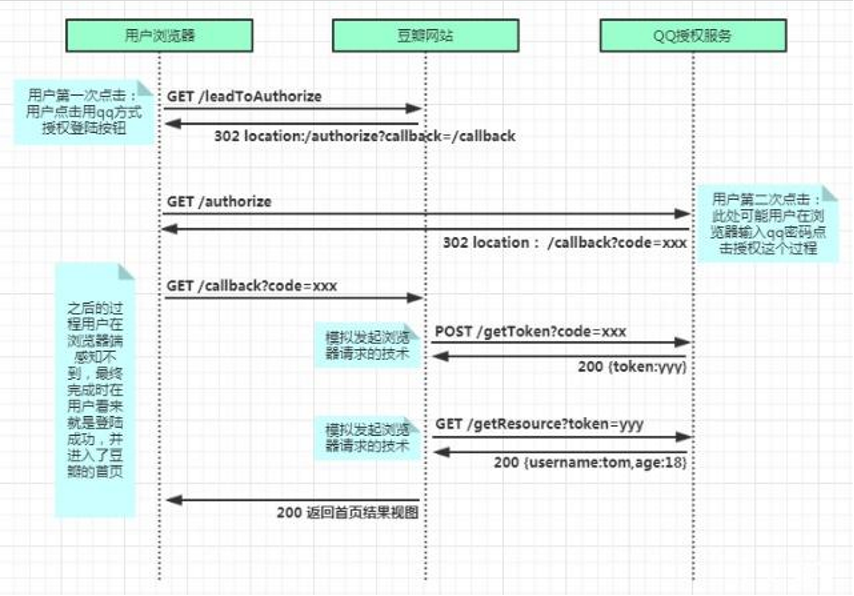

以下是 Oath2 场景的时序图
这里有另一个时序图 Blog
其它一些时序图，时序图非常重要，可以明确流程信息，避免扯淡
3.2 协作图 Collaborative Diagram
- 交互图的一种，描述了收发消息的对象的组织关系，强调对象之间的合作关系。
- 时序图按照时间顺序布图，而协作图按照空间结构布图

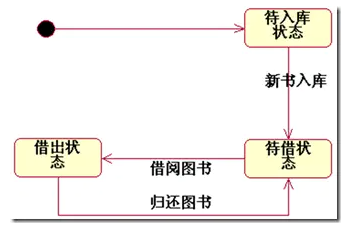

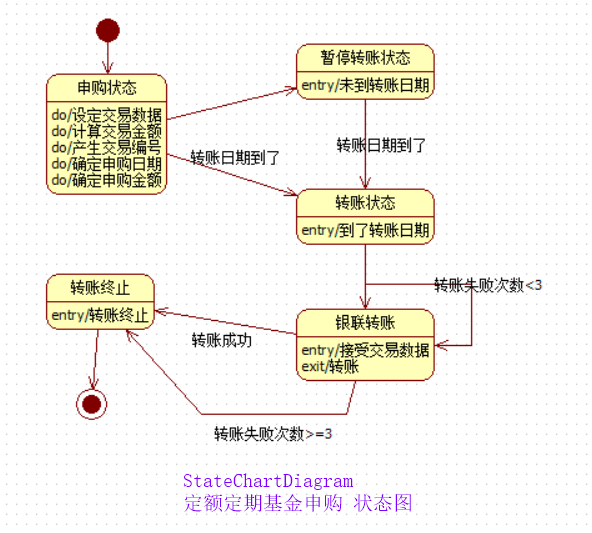

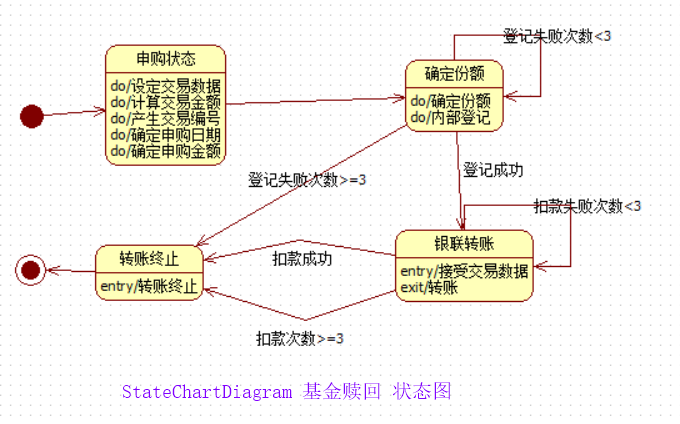

3.3 状态图 State Diagram
- 描述类的对象所有可能的状态以及时间发生时状态的转移条件
- 由状态、变迁、事件和活动组成的状态机
- 图符：状态、转移、起点和终点
- 1）名称 name
- 2）进入协作和退出动作 entry action/exit action
- 3）内部转换 internal transition
- 4）子状态 substate
- 5）延迟事件 deferred event

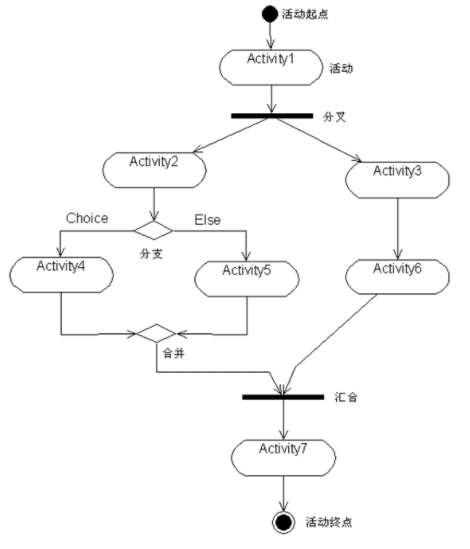

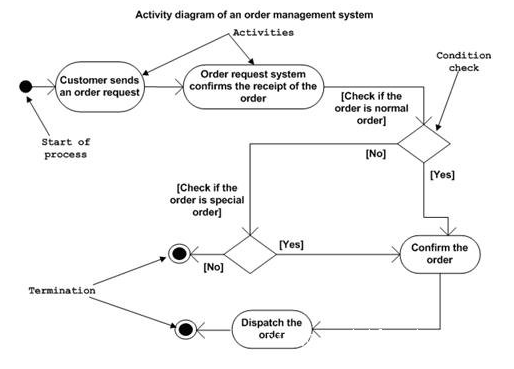

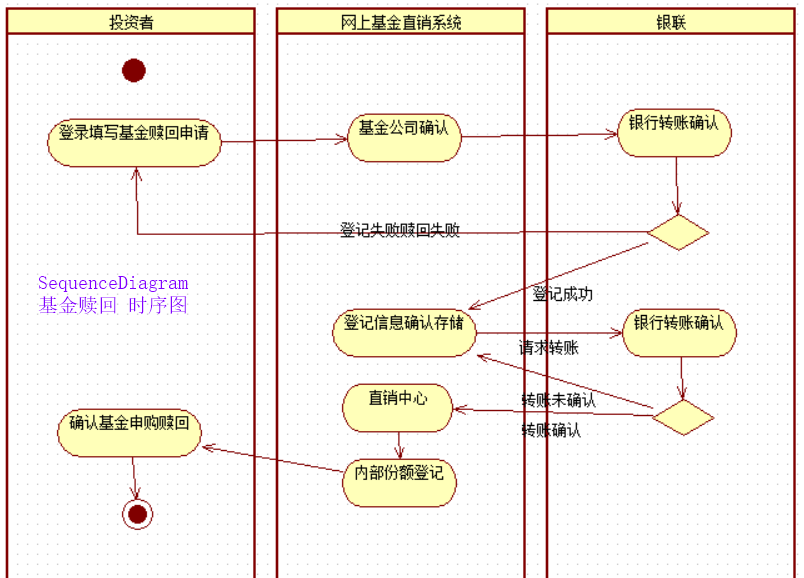

3.4 活动图 Activity Diagram
同步条 – 成对 泳道 对象流
- 描述了活动到活动的控制流，是一种表述过程基理、业务过程以及工作流的技术
交互图强调的是对象到对象的控制流，而活动图则强调的是从活动到活动的控制流
用来对业务过程、工作流建模，也可以对用例实现甚至是程序实现来建模

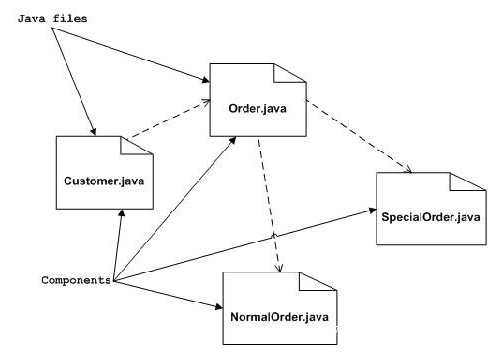

4.构件图 Component
- 表示系统中构件与构件之间，类或接口与构件之间的关系图
- 目的是在软件系统中遵从并实现一组接口的物理的、可替换的软件模块
- 构建图之间的关系表现为依赖关系，定义的类或接口与类之间的关系表现为依赖关系或实现关系。
- = 构件（Component）+接口（Interface）+关系（Relationship）+端口（Port）+连接器（Connector）

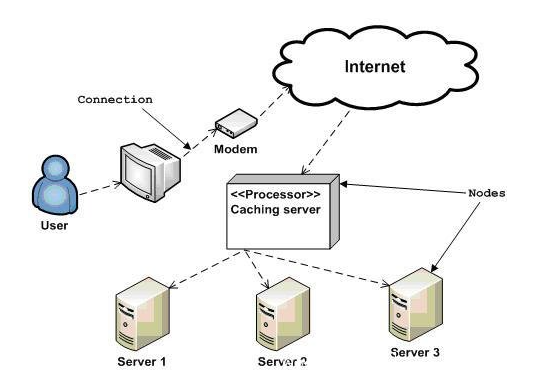

Deployment 部署图
- 描述系统运行时进行处理的结点以及在结点上活动的构件的配置。强调了物理设备以及之间的连接关系。
